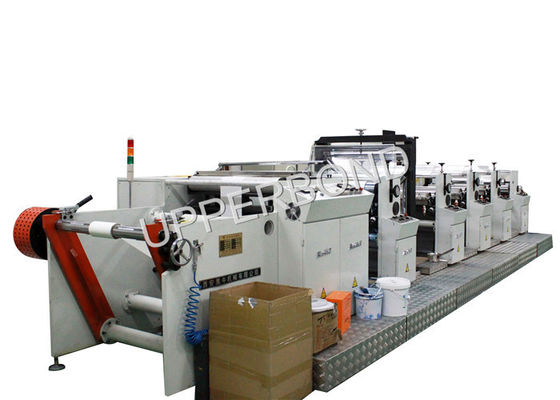

Máquina de impressão de gravura de alta velocidade com 5 cores

120m/min High-speed Gravure Printing Machine With 5 Colors
120m/min High-speed Gravure Printing Machine With 5 Colors 120m/min High-speed Gravure Printing Machine With 5 Colors

Imagem Grande :  Máquina de impressão de gravura de alta velocidade com 5 cores

Detalhes do produto:

Lugar de origem: China
Marca: Upper Bond
Certificação: CO

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: negotiable
Detalhes da embalagem: caixa de madeira
Tempo de entrega: 40 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 1000 conjuntos/ano
Descrição de produto detalhada
Nome: Máquina de impressão de rotogravura comprimento do rolo: 700 mm
Largura da impressão: 6000 mm Diâmetro do cilindro: Φ75mm
Estação de desenrolar e reenrolar: Solteiro Fornecimento de energia: AC220V ± 10% 50Hz ± 5%
Velocidade de impressão: 80-120m/min Dia de desenrolar e de enrolar de novo: Φ1300 mm
Método de impressão: Impressão em gravura Cor de impressão: 5 cores
Peso total: aproximadamente 10 toneladas


Máquina de impressão de gravura de alta velocidade com 5 cores




Características

A máquina de impressão em gravura WY-700 é uma máquina de impressão em gravura de alta velocidade projetada e produzida pela nossa empresa especificamente para as características do papel. Combina a impressão de alta velocidade com alta taxa de produto acabado e adota o método padrão de impressão de gravura modular.que se revela ser o melhor equipamento para impressão de papel.

Tendo plenamente em conta as características da impressão em papel e do seu processamento subsequente,O projeto da máquina de impressão deve ter o dispositivo de autofixação sem paragem de duas estações para garantir o funcionamento eficiente da máquina em todo o processo..

Novas tecnologias e acessórios são amplamente utilizados no seu desenvolvimento e design, o que melhora muito a capacidade e confiabilidade da máquina.



Parâmetros técnicos

Comprimento do rolo 700 mm
Largura da impressão 6000 mm
Diâmetro Φ140-Φ320 mm
Diâmetro do cilindro Φ75 mm
Estação de desenrolar e reenrolar

solteiro


Velocidade de impressão

80-120 m/min


Dia de desenrolar e de enrolar de novo Φ1300 mm
Método de impressão

Impressão em gravura


Cores de impressão

5 cores


Peso total

cerca de 10 toneladas




A estrutura da máquina de impressão

A parte de impressão é constituída por unidade de impressão, padaria de secagem, trocador de calor e sistema de acionamento.

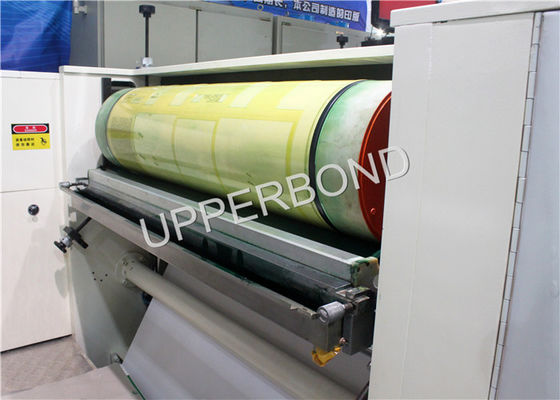

  • Unidade de impressão

A parte de impressão é 5 cores impressão de gravura padrão, raspagem lâmina controle de pressão de ar, acampamento do rolo de forma adotar a forma de compressão pneumática do eixo.A parede e o eixo são feitos de ferro fundido de alta resistência através de revisão manual e processamento muitas vezes, com alta precisão e estabilidade. raspador de impressão de pressão pneumática, o ajuste de pressão do raspador é conveniente, o raspador está equipado com saída axial independente.Estado de trabalho fazer o fornecimento de tinta mais uniformidade e certifique-se de que o raspador tem uma vida útil mais longa. Embeber o tanque de tinta usado em conjunto com a lâmina de raspagem, fazer o rolo de forma pode se infiltrar completamente no processo de trabalho, não é fácil de ligar quando a uma baixa velocidade,e faz o rolo de forma em um estado relativamente fechado, o fenômeno de rejeição de tinta não é fácil de acontecer a alta velocidade



O fornecimento de tinta adota a circulação da bomba de tinta pneumática, deixe a tinta ser totalmente misturada, ao mesmo tempo, pode evitar o problema de impressão que por causa do sedimento da tinta.O sistema de tinta de fornecimento está equipado com um dispositivo de filtro secundário (importação e exportação), pode evitar resíduos, esgotos e etc entrar na área de impressão, barris de tinta feitos de aço inoxidável, parece bonito e resistente à corrosão,Transmissão de energia entre quatro grupos adota nenhuma ligação de mola de folga para ligação, pode assegurar uma sincronização precisa da transmissão de potência; também devido ao projeto de aumento progressivo da tensão, torna a impressão com alta precisão e estabilidade.A impressão e recebimento são parede de ferro fundido unitário, tem um bom desempenho de absorção de choques e rigidez suficiente, garantir a alta velocidade do desempenho da máquina e a estabilidade de trabalho a longo prazo.modo de pressão do cilindro (figura 8), a placa de impressão pode ser ajustada arbitrariamente num grande escopo com diâmetro de 140-140 mm, adequado para a impressão de produtos repetida mudança de comprimento significativamente.



Pode ser equipado arbitrariamente com sistema de alinhamento automático entre os vários grupos, o sistema pode ser baseado no requerimento do utilizador para utilizar o equipamento nacional ou importado,pode obter sobreimpressão automática entre vários grupos de impressão, a precisão de alinhamento é melhor que 0,2 mm.

Alinhamento axial realizado manualmente através do ajuste de escala de observação no volante, versão axial rápida e precisa.

(2) Forno de secagem

A panela de secagem é a maneira de translacional em torno, ter uma grande faixa de movimento, torná-lo mais conveniente do uso do papel e guia operação de limpeza de rolos.Sistema de circulação de aquecimento externo independente, a vapor de vento quente para o papel a alta velocidade através de um bocal de superfície no secador (figura 10), para fazer o solvente volatilizar rapidamente e descarregar.Parte dos gases de escape foi forçada a descarregar para fora pelo ventilador de escapeO design do forno de secagem mais longo é mais adequado para a tinta de impressão de superfície de papel seca a baixa temperatura.Ele colocou um forno de reforço após o último grupo de impressão, o solvente de tinta de impressão de papel pode evaporar completamente, a fim de eliminar o odor peculiar do resíduo de solvente interno do produto impresso, para melhorar a qualidade do produto.

(3) Sistema de troca de calor

O sistema de troca de calor é independente do lado da máquina.O aquecedor elétrico e o aquecedor a vapor podem trocar rapidamente (a máquina adota o modo de aquecimento elétrico) para satisfazer as necessidades de diferentes utilizadores (figura 11), através do MJYS controle da relação do módulo de regulação da pressão pelo regulador de temperatura SR73 para ajustar a temperatura do aquecedor (ou atuadores de amortecimento elétricos),Pode garantir uma temperatura de exploração a quente no intervalo de mais ou menos 2 °C, ventilador de calado adota o tipo dividido ventilador de baixo ruído, baixo ruído durante a execução, alta confiabilidade.

(4) Sistema de transmissão de placas

O sistema de transmissão da placa é o eixo superior do cone da placa e a caixa de engrenagens diferencial de forma reta, a caixa de engrenagens é equipada com uma engrenagem de embreagem manual, a placa é conveniente e uma versão áspera.Através do registo máquina elétrica no mecanismo diferencial, e o sistema de diferencial na caixa de engrenagem de acionamento, pode realizar registro automático preciso.a transmissão de potência em vários estágios através de acoplamento elástico sem lacuna, tornar a condução mais precisa e suave.

Descolagem e laminação

Descolagem e rolagem adota modelo de parede dupla, o eixo do descolagem e rolagem ambos adotam 76 mm, o diâmetro do rolo do descolagem e rolagem pode ser de até 1300 mm



Sistema de controlo e procedimentos de funcionamento

Este sistema de controlo inclui principalmente: interface touch screen homem-máquina; sistema de controlo inteligente PLC; sistema de receção e esvaziamento, alimentação de tensão constante de controlo automático,Sistema de correcção de controlo automático, descolagem e tração de rolamento servo-controle síncrono com departamento de impressão, o computador automaticamente no sistema de registro, sistema de monitoramento estroboscópico de computador,Sistema de controlo automático da temperatura do forno, elétrico, pneumático, ventilador de calado, etc. de controlo de sequência PLC e bloqueio de segurança,Partes importantes do estado de funcionamento da unidade, tais como a monitorização da temperatura da caixa do redutor e as funções de alarme, etc.

As partes acima têm todas instruções separadas para referência de operação, os operadores, por favor, leia atentamente, e conheça bem o desempenho e operação.

O sistema operacional da máquina tem dois estados de trabalho, um é uma operação manual, outro é um estado de trabalho automático, o estado de trabalho selecionado pelo interruptor de seção de discagem do arco mestre.

No estado manual, a acção de cada parte da máquina, incluindo sempre o secador, abre e fecha; combinação e separação do rolo de limpeza; separação;Combinação e separação do raspador, combinação e separação da tracção, etc.

Tudo através de operação manual para interruptores do painel de controle para perceber, no estado automático, a operação acima pode ser realizada por uma ação de botão.






Imagem

Máquina de impressão de gravura de alta velocidade com 5 cores 0
