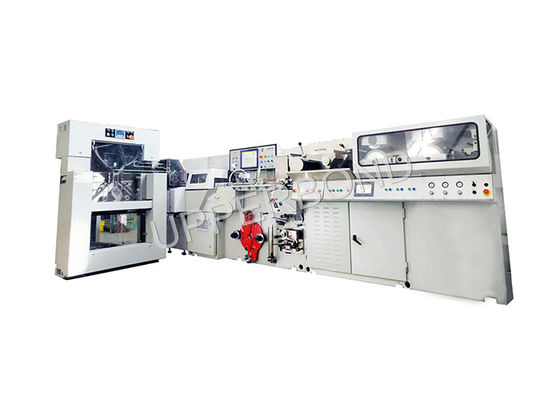

450m/min Máquina de fabricação de filtros de cigarro
Descrição geral
A máquina de produção de barras de filtro YL22D(KDF2) é usada com a máquina de abertura e plastificação YL12D.
O reboque de acetato tratado da máquina de abertura e plastificação é processado com guarnição, colada, cortada e transferida para o tambor de alimentação para formar hastes de filtro de Φ6- Φ 9 mm de diâmetro,60-150 mm de comprimentoAs principais funções são as seguintes:
1A máquina incorpora um gabinete de comutação com os elementos de funcionamento necessários para o sistema de controlo.
2O dispositivo de rejecção permite rejeitar as hastes de filtragem defeituosas.
3O accionamento principal da máquina é efectuado por meio de um
motor assíncrono de fase AC com um sistema de travagem que faz parar rapidamente a máquina.
4O ar comprimido é fornecido a partir de um sistema central de abastecimento de ar ou de um compressor separado.
5O papel de embrulho é enrolado na bobina do disco giratório e alimentado através do dispositivo de troca.
6A fita é accionada por um tambor e transporta o
Papel de embrulho através da guarnição.
7A corrida do revestimento do filtro é estabilizada por um guia de papel.
Quando a cola de fusão a quente é aplicada para a costura,As barras de filtragem em forma são arrefecidas na câmara de vedação arrefecida da guarnição com um sistema de arrefecimento.
8O filtro é cortado no ponto de corte: duas facas
O suporte de faca de alta rotação corta a haste para os comprimentos desejados.
9As hastes de filtragem cortadas são transportadas através de um V-way e acelerador
No tambor de entrada, de onde são transferidos para a fita transportadora através do tambor de transferência, do tambor intermediário e do tambor de saída e, em seguida, para a tolha do enchimento de caixa.
Parâmetros principais
|
1Capacidade de produção
|
400 m/min
|
|
2Voltagem de alimentação:
|
3N/380V/50HZ
|
|
corrente total
|
30A |
|
Potência total:
|
13.8KW
|
|
3.Range de barras de filtro
|
|
|
Diâmetro da haste de filtro:
|
φ6 φ9 mm
|
|
Comprimento da haste do filtro:
|
60 mm ≈ 150 mm
|
|
4. Tamanho da haste
|
|
|
Diâmetro da haste de filtro:
|
φ7,7 φ7,79 mm
|
|
Comprimento padrão da haste de filtro:
|
120±0,5 mm
|
|
Comprimento da haste do filtro:
|
90, 100, 120, 150 mm
|
|
5- Largura da bobina.
|
27 mm
|
|
6. Agente adesivo
|
cola de fusão a quente para colagem de costura, cola a frio (P.V.A.)
para colagem interna.
|
|
7Requisito de pressão atmosférica
|
|
|
(1)Alta pressão (fornecida por uma fonte de ar externa)
|
Pressão de entrada igual ou superior a 5 bar (Pa) (incluindo a quantidade utilizada na máquina de abertura e plastificação) |
|
(2)Ar de baixa pressão
|
fabricado por motor M4
|
|
Pressão:
|
|
|
Ar de sucção:
|
Produzido por ventoinha de ventoinha de sucção |
|
Dimensões: comprimento*largura*altura:
|
2660 mm*1160 mm*1550 mm
|
|
6.Peso:
|
|
|
Processador de reboque YL12D:
|
1100 kg
|
|
Fabricante de filtros YL22D:
|
2000 kg
|
|
Enchimento de bandeja YJ35D:
|
1500 kg
|
